 Chronologie

TRIX Wissen

1935-52 Chronologie TRIX/TTR

1935-52 Chronologie der TRIX/TTR-Loks 00/H0

  • Der Weg von der Spielbahn zur Modellbahn

220121 Chronologie a.jpg

Ab 1935 TRIX EXPRESS Spielbahn

21-24z a_edited_edited_edited.jpg

1935 Spielbahn TRIX EXPRESS 20/52 Elektro DR E 18

Ab 1937 TRIX EXPRESS: Aus Spielbahn wird Modellbahn

46 a_edited_edited_edited.jpg

1937 TRIX EXPRESS 20/58 Diesel Triebwagen DR VT 137


1937 TRIX EXPRESS 20/57 Modell Pacific DR BR 01

Zug A WL_edited.jpg
Zug B WL_edited.jpg
Proto und Serie gedreht_edited.jpg

1940 TRIX EXPRESS 20/56 Modell Tenderlok DR BR 73

Ab 1950 TRIX EXPRESS Supermodelle

20 60 f_edited.jpg

1951 Supermodell TRIX 20/60 E94 007

1951 Pospekt 20 60 Innenseite links 1.jpg
1951 Pospekt 20 60 Innenseite rechts 1.jpg

Technik/Varia TRIX/TTR

1935 Einführung Spurweite 00 - Nenngrösse H0

031935 Märklin 00 Proto_edited_edited.pn
Bild Proto 20 51 1_edited.jpg

1934/35 Handmuster TRIX 20/51 B-Dampflok - Werkfoto 1934

1935 Handmuster MÄRKLIN B-Dampflok              - Foto Frühjahresmesse Leipzig 1935

1935 TRIX EXPRESS Spur 00

Bild Proto 20 51 1_edited.jpg

1934/35 Handmuster TRIX 20/51 B-Dampflok - Werkfoto 1934

TRIX EXPRESS

11/1934 Die Vereinigten Spielwarenfabriken in Nürnberg, Eigentümer der Marke TRIX erhalten ein Patent für ein neuartiges Elektrisches Eisenbahnspiel. Es folgten weitere Patente, z.B. für ein Entkupplungsgleis.

1935 Das Warenzeichen TRIX EXPRESS wird eingetragen.

03/1935 Frühjahrsmesse Leipzig: TRIX wirbt entsprechend selbstbewusst mit seiner neuen elektrischen Tischbahn, die ein Weihnachtsschlager ersten Ranges zu werden verspricht.

1935 MÄRKLIN Spur 00

031935 Märklin 00 Proto.jpg

1935 Handmuster MÄRKLIN B-Dampflok - Foto Frühjahresmesse Leipzig 1935

MÄRKLIN

03/1935 Frühjahrsmesse Leipzig: Eigentlich hatte MÄRKLIN zu Beginn des Jahres 1935 gar nicht vor, eine neue Tischbahn einzuführen. Man zeigte auf der Messe nur ein erstes Muster einer kleinformatigen Tischbahn im Zweischienen-Zweileitersystem.

Aber: MÄRKLIN war natürlich nicht bereit, diesen erfolgsversprechenden Markt TRIX zu überlassen.



04/1935 Bereits drei Wochen später geht ein Rundschreiben an die Händler: Man beschäftige sich schon seit Jahren mit dem Problem des Herausbringens einer elektrischen Miniatur-Tischbahn. Die Schwierigkeit, Motoren zu schaffen, die bei den kleinen Raumverhältnissen genügend Zugkraft entwickeln und auch von der Ferne sicher umgeschaltet werden können, sei gelöst. Das System mit Mittelschiene ersetzt das ursprünglich auf der Frühjahrsmesse präsentierte Zweischienen-Zweileitersystem.

05/1935 steht das MÄRKLIN-Startsortiment in Spur 00-16.5 mm: Es ist bereits umfangreicher als das Sortiment von TRIX EXPRESS, da Märklin das Zubehör selbst herstellen kann und nicht wie TRIX auf Zulieferer angewiesen ist.

.

06/1935 Erster Faltprospekt MÄRKLIN für die Miniatur-Tischbahn in Schwarz/Weiß. Märklin, Spielwarenhersteller vom Kinderkochherd bis zum funktionstüchtigen Unterseeboot, sah in der neuen Bahn vorerst nur ein Nischenprodukt….

​​

1935 Herbstmesse Leipzig:



Wenn auch TRIX EXPRESS auf der Frühjahrsmesse Leipzig voraus lag, holt MÄRKLIN bis zur Herbstmesse Leipzig auf.



MÄRKLIN bringt robuste Metallgleise auf den Markt, die auch noch bei erweiterten Anlagen mit Kreuzungen und Weichen betriebssicher funktionieren. Auch das rollende Material überzeugt: So sind die Lokomotiven - im Gegensatz zu TRIX - elektrisch beleuchtet



09/1935 Herbstkatalog MÄRKLIN in Prachtausführung – auf der ersten Seite Tischbahn



1935 Erfolgreiches Herbstgeschäft TRIX EXPRESS und MÄRKLIN



Das Herbstgeschäft 1935 lief für beide Hersteller hervorragend. Man war kaum mehr in der Lage, sämtliche Bestellungen vor Weihnachten auszuliefern, für ein total neues Produkt eine Sensation.



Die Spurweite 00 - Nenngrösse H0 wird ein weltweiter Erfolg!

Kupplungs-Typen TRIX EXPRESS = Datum Montage Modell

1938 Automat_edited_edited.jpg

TRIX EXPRESS passte die Kupplungen laufend den Spiel- und Fahrbedürfnissen an.

Kupplungs-Typen TRIX EXPRESS = Datum Montage Modell

  • Anhand der verbauten Kupplung-Typen lässt sich der Zusammenbau eines TRIX Modells recht genau bestimmen

Grenzen Datierung nach den Kupplungen

Aber der verbaute Kupplungs-Typen sagt nur etwas über den Zeitpunkt des Zusammenbaus eines Modells aus.



  • Viele Modelle sind aber über lange Perioden produziert worden

In der Regel wird ein Modell datiert auf den Beginn der Herstellung:

  • Vorstellung an der Spielwaren-Messe in Nürnberg als Neuheit

  • Katalogisierung und

  • Auslieferung

Auch ist nachgewiesen, dass Modell-Teile als Halbfabrikate zwischengelagert worden sind:

Hier sind dann logischerweise im Montage-Zeitpunkt gebräuchliche Kupplungen verbaut



Beispiel: Kupplungs-Typen beim COOP 408 TRIX 20/67 (453) Gedeckter Güterwagen:

  • Montage 1960-61



  • Kupplung aus Metall-Spritzguss

  • Alle Teile Schwarz



​​

  • Montage 1962-64



  • Kupplung aus Kunststoff/Plastik

  • Alle Teile Schwarz Glanz



​​

  • Montage 1965-67



  • Kupplung aus Metall-Spritzguss

  • Alle Teile Grau-Schwarz



​​

München Kupplungen.jpg

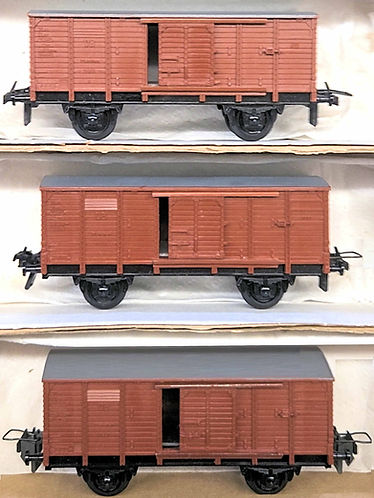

Datierung Montage COOP  408 TRIX 20/67 (453) Gedeckter Güterwagen München Plastik





Kupplungs-Typen TRIX EXPRESS - Datum Montage Modell

  • 1935



  • Kleine zierliche Hakenkupplung

  • Zinkspritzguss

NUR ZIEHEN MÖGLICH​​

1935 u_edited.jpg
  • 1936



  • Stabile Hakenkupplung

  • Zinkspritzguss

SCHIEBEN NUN AUCH MÖGLICH​​

  • 1937



  • Blechhaken-Kupplung

  • Kupplungsbügel Eckig

​​

  • 1938



  • Blechhaken-Kupplung

  • Kupplungsbügel Gerundet

  • Ausheber Blech als Zubehör

​​

  • 1938



  • Blechhaken-Kupplung

  • Kupplungsbügel Gerundet

AUTOMATISCHES ENTKUPPPELN

MÖGLICH

​​

1938 Automat_edited_edited.jpg
1938 Automat u_edited_edited_edited.jpg
  • 1939



  • Kupplung aus Zink-Spritzguss

  • Haken und Schaft Alu-Farben

  • Ausheber Dunkel



​​

1939u_edited_edited_edited_edited_edited
  • 1948



  • Kupplung aus Alu-Spritzguss

  • Alle Teile Grau



​​

  • 1951



  • Kupplung aus Metall-Spritzguss

  • Alle Teile Schwarz



​​

  • 1962



  • Kupplung aus Kunststoff/Plastik

  • Alle Teile Schwarz Glanz



​​

  • 1965



  • Kupplung aus Metall-Spritzguss

  • Alle Teile Grau-Schwarz



​​

  • 1968



  • Kupplung aus Metall-Spritzguss

  • Alle Teile Brüniert - später Schwarz



​​

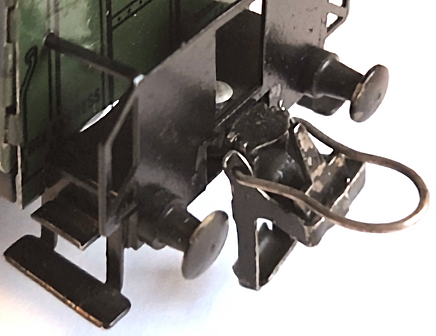

1938 Automatik-Kupplung Modell-Wagen/Entkupplungsgleis

1938 Automat_edited_edited_edited.png

1938 Automatik-Kupplung Blech                            1939 Automatik-Kupplung Guss





  • TRIX EXPRESS passte die Kupplungen laufend den Spiel- und Fahrbedürfnissen an

1938 Automatik-Kupplung

1938 Rangieren mit TRIX EXPRESS wird möglich: Die Spielbahn wird auch betrieblich Modellbahn.



  • Die neue TRIX 20/59 Dampflok DB 01 kann durch eine eingebaute Automatik den Modell-Zug an jeder beliebigen Stelle abkuppeln

  • Beim TRIX 20/12 Entkupplungsgleis können die Modell-Wagen ferngesteuert abgekuppelt werden

Die Modell-Wagen können auch untereinander oder Stück für Stück abgekuppelt werden

Ein vorbildgetreuer Rangierbetrieb kann abgewickelt werden - Ein neuer Spielaspekt

TRIX 30/16 Entkupplungsgarnituren können zu 5 Stück bezogen werden zum Aufrüsten alter Modell-Kupplugen

1938/39 TRIX Katalog: Beschreibung Fernsteuerbare Entkupplung mit Entkupplungsgleis:

Katalog 38 39 Entkuppeln_edited.jpg

1938/39 TRIX Katalog: Beschreibung Fernsteuerbare Entkupplung mit Entkupplungsgleis



​​



1950 Automatische Fallhaken-Kupplung TRIX 20/60 DB E 94 FCW - Vorserie

  • Entkuppelt wird durch Absenken des Kupplungs-Haken:

PA-Entdeckungen-12-Bild-06-Fallhaken-Pos

Zustand gekuppelt

PA-Entdeckungen-12-Bild-07-Fallhaken-Pos

Zustand entkuppelt

Das Entkuppeln mit Fallhaken-Kupplung funktioniert, aber....



  • Aber sobald der Bügel der Wagenkupplung Druck auf den Fallhaken der Lok ausübt (minimalste Steigungen oder Kurven), ist es aus mit der Herrlichkeit: Das Entkuppeln mittels Schwerkraft versagt. So sah sich TRIX gezwungen, bereits bei den letzten Vorserien-Loks für Franz Carl Weber Schweiz eine andere Lösung einzuführen, nämlich die Rollhaken-Kupplung.

1951 Automatische Rollhakenkupplung TRIX 20/60 DB E 94

Kurz nach Auslieferungsbeginn der Vorserien-Loks entwickelte TRIX eine neue automatische Rollhakenkupplung. Dabei ist der Kupplungskopf drehbar ausgeführt und wird mittels eines Halteblechs mit Federzug in der gekuppelten Stellung festgehalten. Das Halteblech (*) wird beim Entkuppeln nach hinten gezogen und der Kupplungskopf ist nun frei beweglich. Wegen dem Druck des Wagen-Kupplungs-Bügels kann der gelöste Lok-Haken abrollen und den Wagen freigeben.

Bild 9+10_edited.jpg

Kupplungskopf durch Halteblech (*) festgehalten

PA-Entdeckungen-12-Bild-10-Rollhaken-Kup

Kuppungskopf rollt frei

PA-Entdeckungen-12-Bild-11-Rollhaken-Pos

Zustand gekuppelt

PA-Entdeckungen-12-Bild-12-Rollhaken-Pos

Rollhaken ist gelöst, dreht nach links

PA-Entdeckungen-12-Bild-13-Rollhaken-Pos

Rollhaken dreht weiter bis zum Ausklinken

PA-Entdeckungen-12-Bild-14-Rollhaken-Pos

Rollhaken fällt nach dem Entkuppeln zurück in die Ausgangs-Position

  • Höhere Pantographen bei TRIX 25/55 Ellok France

Bei der TRIX 25/55 Ellok verbaut Maison Gobin-Daudét andere als die üblichen festen Blechpatografen:

Hoher fester Blechpantograph TRIX 25/55 Machart Maison Gobin-Daudét

25 55 Panto France_edited.jpg

Rechts: Fester Blechpantograph TRIX 25/55 France

Vergleich Fester Blechpanto TRIX 25/55 Frankreich mit Blechpanto 20/55 Normal:

25 55 Panto France_edited_edited.png
20 55 Normalpanto_edited.jpg

Fester hoher Blechpantograph TRIX 25/55 France     Fester Blechpantograph TRIX 20/52, 20/55 Normal

  • Der Blechpantograph Frankreich ist höher als die Ursprungsversion. Durch die lange, beidseitig heruntergebogene Stromabnahmewippe wirkt er Blechpantograph Frankreich weniger spielzeughaft als die Ursprungsversion

​​

Fester BlechpantographTRIX 20/52 Normal

  • Stromabnahmewippe gerades Blechstück

  • Länge Blechstück Stromabnahmewippe entspricht Innenabstand der Pantographenscheren

  • Befestigungsblech oben auf den Pantographenscheren ist nach innen gebogen, das gerade Blechstück Stromabnahmewippe rechts und links wagrecht darauf gelötet

Fester hoher BlechpantographTRIX 25/55 France

  • Stromabnahmewippe langes Blechstück, rechts und links nach unten gebogen

  • Länge Blechstück Stromabnahmewippe übertrifft Abstand der Pantographenscheren um die beidseitgen Ausladhörner, nach unten gebogen

  • Befestigungsblech oben auf Pantographenscheren ist nicht nach innen gebogen, sondern schaut je senkrecht nach oben



  • Die beiden nach unten gebogenen Ausladhörner der Stromabnahmewippe sind je senkrecht an das Befestigungsblech oben auf den Pantographenscheren gelötet

Optischer Unterschied zwischen Normal-Panto und Panto Frankreich

  • Der Blechpantograph Frankreich ist höher als die Ursprungsversion

  • Durch die lange, beidseitig heruntergebogene Stromabnahmewippe wirkt der Blechpantograph Frankreich weniger spielzeughaft als die Ursprungsversion

25 55 u 20 55 Pantovergleich F D_edited.

Fester hoher Blechpantograph TRIX 25/55 France     Fester Blechpantograph TRIX 20/52, 20/55 Normal

  • Der Blechpantograph Frankreich ist höher als die Ursprungsversion. Durch die lange, beidseitig heruntergebogene Stromabnahmewippe wirkt er Blechpantograph Frankreich weniger spielzeughaft als die Ursprungsversion

​​

Erklärung zur Entstehung höherer Panto Frankreich



Ob dieser Panto Frankreich nur bei einzelnen Exemplaren TRIX 25/55 Ellok Frankreich vorkommt, oder die Regel war, lässt sich kaum mehr überprüfen.

Dier hohe Panto Frankreich kam eher nur bei einzelnen TRIX 25/55 Ellok vor und ist kaum bekannt:

  • Eventuell waren bei einigen Pantos oben auf der Schere die Zungen ungenau oder zu kurz geraten

  • Das verunglückte Teil Schere nur verwendet werden, wenn für die Stromabnahmewippe ein längeres Blechstück, rechts und links nach unten gebogen, genommen wurde

Es ging vermutlich darum, einfach Fehlteile zu verbauen. Und modellbahnerische Gesichtspunkte spielten dabei kaum eine Rolle.

TRIX 20/60 Sommerfeldt Pantographen

TRIX griff auf die Versuchs-Pantografen von Sommerfeldt zurück, da der TRIX 2-Schrauben-Pantograph (vermutlich auch von Sommerfeldt zugeliefert), noch nicht fertig war.

221229  Bild 1 FCW Panto_edited.jpg
TRIX 20060 2 Schrauben Panto_edited_edited.jpg

Links: Sommerfeldt-Vorserien-Pantograph              Rechts: TRIX 2-Schrauben-Serienpanto

TRIX 20/60 Pantographen

  • Sommerfeldt-Vorserien-Pantograph

  • TRIX Sommerfeldt 2-Schrauben-Serienpanto

Sommerfeldt-Vorserien-Pantograph

  • Diese Stromabnehmer waren nicht geschraubt. Ein Draht führte durch die seitlichen Isolatoren und wurde durch je zwei Löcher ins Dach geführt. Der Draht wurde zur Fixierung einfach  umgebogen.

TRIX Sommerfeldt 2-Schrauben-Serienpanto

  • Mit zwei Schrauben links und rechts der Hubfeder Mitte ist der Panto im Dach verschraubt.

Ab 1937 Aufkleber TRIX MODELL

Ab 1937 bringt TRIX unten an den Blech-Chassis einen Aufkleber TRIX MODELL an.

Chronologie der Aufkleber und ihre Grenzen

  • Mittels Art des Aufklebers können wir lediglich feststellen, wann das Chassis gefertigt worden ist, mehr nicht

Grenzen Datierung aufgrund Aufkleber

Im Gegensatz zu den verbauten Kupplungs-Typen sind die Aufkleber für chronologische Bestimmungen wertlos.



ZB. werden Chassis mit Aufklebern



  • TRIX MODELL bis mindestens 1964 - wenn nicht sogar länger - verbaut

    Germany



  • Während bereits ab 1958 auf dem Kessel des COOP Kesselwagens steht:    TRIX EXPRESS                                                                                                                                                                MADE IN WESTERN GERMANY



​Aufkleber TRIX MODELL

  • 1937 Aufkleber:          TRIX MODELL

  • 1949 Aufkleber:          TRIX MODELL

                                                                  GERMANY

  • 1958 Aufkleber:          TRIX MODELL

                                                                 MADE IN WESTERN  GERMANY

  • 1973 Aufdruck Weiss:             TRIX



                                                                       WESTERN

                                                                       GERMANY

  • Dazu gibt es auch Bodengruppen ohne Kleber/Aufdruck

Konkret auch bei Billig-Serien - wie z.B. zum Teil für COOP Schweiz

Befestigung Gehäuse 3_edited_edited.png
Befestigung Gehäuse 2_edited_edited.jpg
1937 TRIX Modell_edited.jpg
Befestigung Gehäuse_edited_edited.jpg
Befestigung Gehäuse 4.jpg
